Линейная диаграмма Qlik Sense – плюсы и минусы
1. Цель
Сегодня мы рассмотрим Qlik Sense в виде линейной диаграммы. Кроме того, мы изучим основы линейного графика, и когда следует его использовать. Также мы рассмотрим плюсы и минусы линейного графика в Qlik Sense. Кроме того, мы рассмотрим, как создать линейный график Qlik Sense. И наконец, мы обсудим панель свойств и мини-диаграмму в Qlik Sense.
Итак, давайте рассмотрим линейный график Qlik Sense.
Линейная диаграмма Qlik Sense – плюсы и минусы линейной диаграммы
2. Линейная диаграмма в Qlik Sense
Мы используем линейную диаграмму, чтобы показать тенденции в данных графически с помощью линий. Мы можем сформировать линию, соединив все точки данных, которые отображают тенденции во времени. Так, вы сможете увидеть скачки и падения значений данных за определенный период времени, анализируя производительность, прибыль и убытки и т. д. На линейной диаграмме, созданной в Qlik Sense, вам понадобятся измерение и мера. Измерение всегда находится на оси x, а мера – на оси y. Для построения линейной диаграммы ваши записи данных должны иметь как минимум два значения данных. В непрерывности периодов времени могут быть пробелы, месяцы, финансовые годы, кварталы и т. д., например, вы можете пропустить значение данных за месяц или год, что создаст пробел в строке линейного графика. В Qlik Sense вы можете выбрать способы отображения таких пробелов в равномерно распределенных записях данных, например, вы можете отображать их как фактические пробелы в строке, как соединители или как нули.
3. Плюсы и минусы линейного графика Qlik Sense
Одним из очевидных преимуществ линейного графика является то, что его очень легко читать и создавать. Среди недостатков – невозможность использовать слишком много линий, поскольку это делает линейную диаграмму и информацию на ней загроможденной и трудной для восприятия. Есть определенные способы обработки больших объемов данных, поскольку может быть построена только линия, которая показывает до 1000 значений данных. В таких ситуациях точки данных отображаются в наборах данных, которые называются ограниченными наборами данных, в них есть только часть всех данных.
4. Создание линейной диаграммы в Qlik Sense
Чтобы создать линейную диаграмму в Qlik Sense, следуйте инструкциям ниже.
- Перейдите в редактор листа, на котором вы хотите создать линейную диаграмму. Выберите линейную диаграмму из списка диаграмм на панели ресурсов и перетащите ее в сетку редактирования.
Создать линейную диаграмму
- Добавьте измерение и меру (вы можете добавить более одной) либо с панели свойств, либо с помощью параметров «Добавить измерение» и «Добавить меру», указанных на пустой линейной диаграмме.
- Так вы создадите линейную диаграмму. Для примера мы создали линейную диаграмму, используя образцы данных, чтобы показать общий объем продаж в разных городах. Хотя сюда не входит период времени как измерение, этот график все же служит для сравнения одного города с другим.
Создание линейной диаграммы с использованием образцов данных
Вы также можете создать линейную диаграмму с областями, которые заполняют область под линией тем же оттенком, что и сама линия.
Создать тип области линейной диаграммы
Мы можем включить в линейную диаграмму более одной линии, добавив больше показателей к одному и тому же измерению. На линейную диаграмму можно добавить до 15 показателей.
Добавление показателей в линейную диаграмму
Как вы можете видеть на изображении линейной диаграммы, представленной выше, есть три строки, каждая из которых показывает значения для разных полей показателей, то есть общие продажи, средние продажи и общее количество проданных единиц. Вы также можете назначить разные цвета для каждой линии.
5. Панель свойств на линейной диаграмме Qlik Sense
Все настройки и свойства линейной диаграммы управляются с панели свойств линейной диаграммы, представленной справа в режиме редактирования. На панели свойств есть разные разделы.
i. Данные
В разделе «Данные» можно добавлять измерения и меры. Вы можете добавлять выражения к каждому измерению и мере, добавлять метки и устанавливать числовой формат, в котором должны отображаться значения данных.
Данные на линейной диаграмме Qlik Sense
ii. Сортировка
Все поля данных (как измерения, так и меры), которые вы используете в линейной диаграмме, отображаются в виде списка в разделе сортировки. Вы можете изменить их порядок, перетаскивая их вверх или вниз, в соответствии со своими потребностями. Это устанавливает приоритет для полей, и они отображаются на диаграмме в соответствии с этим выбором.
Сортировка в линейной диаграмме Qlik Sense
iii. Надстройки
Вкладка «Надстройки» включает параметры для установки условия для отображения объекта, т.е. если условие, которое вы здесь установили, оценивается как True, тогда и только тогда объект будет отображаться на листе, а если он – False, то будет отображено сообщение, которое вы пропишите в поле Отображаемое сообщение.
Кроме того, вы можете добавить ссылку на другой объект листа или запись данных в текущей визуализации с помощью параметра Добавить базисную линию, откуда вы можете установить метку, условие цветового выражения и т. д. для добавленной базисной линии.
Надстройки в линейном графике Qlik Sense
iv. Внешний вид
Раздел «Внешний вид» содержит все настройки, которые относятся к визуальным элементам линейного графика. На этой вкладке есть несколько подразделов, в которых есть определенные параметры настройки.
a. Общие

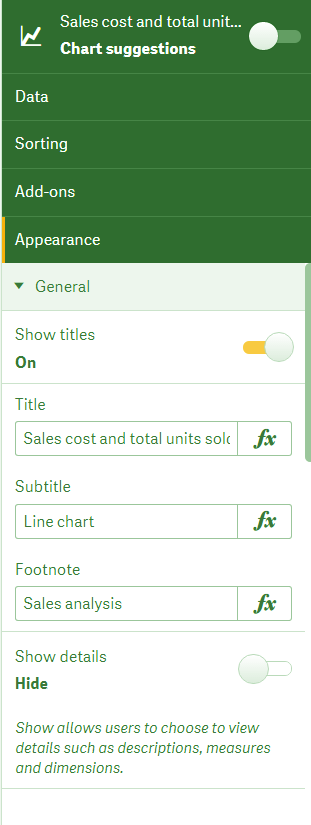

В разделе «Общие» есть параметры для отображения/скрытия заголовков. То есть, это – информативный текст на линейной диаграмме, кратко описывающий, что показывают визуальные элементы на этой диаграмме. Вы можете добавить много слоев заголовков, таких как основной заголовок, подзаголовок и сноска. Если вы хотите показать еще более подробную информацию о показателях и измерениях, активируйте опцию «Показать подробную информацию».
Отображение подробной информации в Qlik Sense
b. Презентация
На этой вкладке вы можете настроить представление линейного графика на свой вкус. У вас есть два варианта: линейная диаграмма и диаграмма с областями, которые мы показали в предыдущих разделах. Помимо этого, вы можете установить выравнивание прокрутки, представление отсутствующих значений, показывать/скрывать точки данных, пометить значения и установить степень интервала между линиями сетки.
Презентация линейной диаграммы Qlik Sense
c. Цвет и легенда
В разделе цветов и легенд есть настройки для цветового кодирования линейной диаграммы на основе различных критериев, таких как наличие одного цвета (в основном используется для одиночных линий), многоцветность (когда вы используете более одной линии), по размеру и по мере. Если вы выберете критерий раскрашивания «По мере», вы получите на выбор четыре схемы окраски. Эти схемы представляют собой последовательный градиент, последовательный класс, расходящийся градиент и расходящийся класс, которые представляют собой стили цветового затенения, которые могут вам понравиться. Кроме того, у вас есть возможность отображать/скрывать легенды, в которых подробно описывается, что представляют собой цвета разных линий.
Цвет и условные обозначения на линейной диаграмме Qlik Sense
d. Ось X: (название измерения)
В этом разделе вы можете установить свойства, связанные с измерением, которое находится на оси x. Вы можете выбрать, что именно отображать на панели меток и заголовков, установить ориентацию и положение метки.
Ось X в Qlik Sense
e. Ось Y: (название меры)
В этом разделе вы можете управлять мерами, которые составляют каждую строку диаграммы (если выбрано более одной) на оси Y. Здесь у вас есть параметры настройки, такие как метки и заголовки, положение оси Y и степень масштабирования значений на оси. Если вы установите для параметра диапазона значение «Авто», он вычислит минимальное и максимальное значения по оси Y и соответственно установит диапазон. Вы выключаете автоматический режим и устанавливаете диапазон вручную. Параметр указан внизу. Логарифмическая шкала применяет вычисления к данным (полезно, когда вы используете более одной меры и имеете несколько линий) и правильно настраивает линейную диаграмму.
Ось Y в Qlik Sense
6. Мини-диаграмма в Qlik Sense
Мини-диаграмма создается тогда, когда количество значений измерения превышает ограничение и не помещается на оси x. Мини-диаграмма создана и показана под осью X линейной диаграммы. Она показывает всю диаграмму в сжатой форме, и вы можете выбирать разделы значений линейной диаграммы из прокручиваемого или скользящего окна. Мы используем мини-диаграмму, когда у нас есть большой объем данных со множеством значений измерений, чтобы мы могли получить доступ к каждому из них из одного раздела отображения. Раздел линейного графика, который вы выбираете в окне прокрутки, будет увеличивать детализацию основного линейного графика.
Мини-диаграмма Qlik Sense
Итак, вот и все, что мы хотели рассказать о линейной диаграмме Qlik Sense. Надеемся, вам понравилось наше объяснение.
7. Заключение
Таким образом, в этой главе о линейных графиках в Qlik Sense мы узнали о значении линейных диаграмм в Qlik Sense, их преимуществах и ограничениях. Также мы рассмотрели процедуру их создания и настройки, а также свойства из панели свойств. Мы надеемся, что представленная здесь информация была достаточно полезной для вас и поможет вам в создании линейных диаграмм в ваших приложениях Qlik Sense.
