Визуализация Карта-дерево в Qlik Sense
1. Цель
Сегодня мы рассмотрим визуализацию карта дерева в Qlik Sense. Кроме того, мы рассмотрим использование визуализации карту дерева Qlik Sense. Также мы научимся создавать их в Qlik Sense. Итак, карта дерева – еще одна очень полезная визуализация, доступная в Qlik Sense. Каждая визуализация в Qlik Sense служит определенной цели, и мы используем древовидную диаграмму, чтобы представить иерархические данные.
Итак, приступим к изучению визуализации древовидной карты в Qlik Sense.
Визуализация древовидной диаграммы в Qlik Sense | Когда использовать такую диаграмму
2. Визуализация карта дерева в Qlik Sense
Визуализация карта дерева получила свое название из-за того, что данные обрабатываются как части дерева, (ветви, узлы, листья). Она используется для отображения иерархических данных, то есть данных, которые присутствуют на многих уровнях логики. Иерархические данные представлены во вложенных прямоугольниках, то есть маленьких прямоугольниках внутри больших прямоугольников.
Давайте разберемся с этим на примере. Предположим, мы хотим проанализировать продажи интернет-магазина. Данные такого сайта будут иерархическими, то есть будет много групп, таких как электроника, одежда, дом и кухня, здоровье и красота, спорт, автомобили, развлечения и т. д. Эти категории станут ветвями древовидной диаграммы и подгруппами. Категории внутри этих категорий, такие как мобильные телефоны, телевизоры, ноутбуки, планшеты, фотоаппараты, стереосистемы и т. д., будут выходить из отрасли, электроника.
Обратите внимание на изображение древовидной диаграммы, представленное ниже.

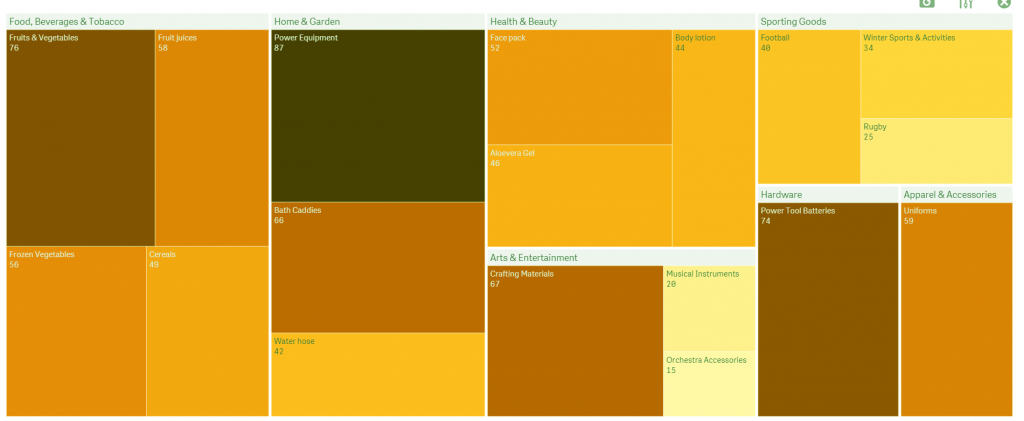

Ветви в древовидной карте
У этой древовидной диаграммы есть семь ветвей, показанных в больших прямоугольниках: «Еда», «Напитки и табак», «Дом и сад», «Здоровье и красота», «Оборудование» и т. д. В каждом из этих прямоугольников есть еще прямоугольники поменьше, то есть листья ветвей, а именно: Замороженные овощи, Зерновые, Электрооборудование, Маски для лица и т. д. Мы можем разделить или развернуть эти листы в более мелкие прямоугольники с записями подкатегорий. Цвет и размер каждой коробки пропорциональны количеству проданных товаров. Больше проданных единиц, темнее цвет и больше прямоугольник. Вы можете установить градацию цвета и размера на панели свойств тремя способами: по размеру, по выражению и по мере. В следующих разделах мы узнаем, как создать визуализацию древовидной диаграммы и соответствующим образом настроить ее с помощью панели свойств.
3. Когда использовать визуализацию карта дерево?
Древовидная диаграмма – лучший выбор, когда у вас много иерархических данных и не так много места на листе. Древовидные диаграммы экономят много места на листе, поскольку они могут содержать столько значений данных, сколько есть в целой форме от маленького до самого маленького блока (вложенные прямоугольники). Цветовая схема и сортировка по размеру выявляют плюсы и минусы ситуации и сразу же сообщают вам, какой продукт идет хорошо, а какой требует большего внимания. Одним из основных недостатков древовидной диаграммы является то, что на ней не отображаются отрицательные значения.
4. Как создать визуализацию карту дерево в Qlik Sense?
Чтобы создать древовидную диаграмму в Qlik Sense, выполните следующие действия.
- Откройте редактор листов с помощью параметра «Редактировать» на панели инструментов приложения, в котором вы работаете.
- Перейдите в «Графики» на панели ресурсов и выберите «Древовидная диаграмма» из открывшегося списка.
- Перетащите древовидную диаграмму на панель редактирования и добавьте измерение и меру на свой выбор из опций «Добавить измерение» и «Добавить меру».

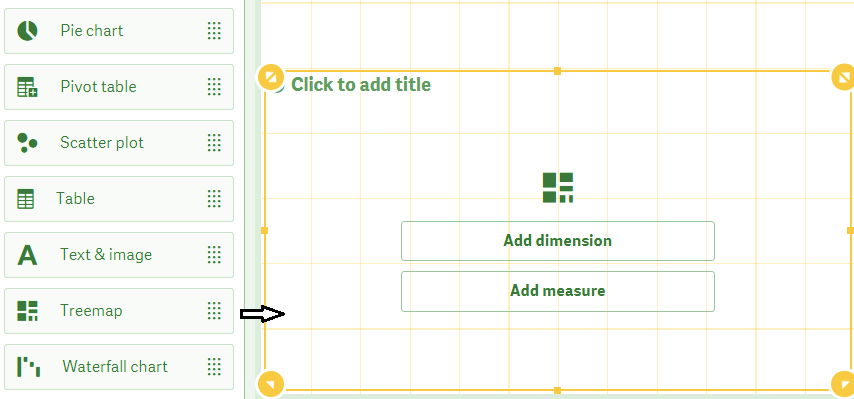

Добавление измерений и мер в древовидную диаграмму
- Отредактируйте древовидную диаграмму, добавив функции агрегирования к мере. Если хотите, можно добавить дополнительные измерения, отредактировать заголовки и метки, выбрать критерий сортировки по размеру и цвету и т. д., используя панель свойств. Когда вы закончите вносить желаемые изменения, нажмите Готово, чтобы просмотреть древовидную диаграмму на листе.

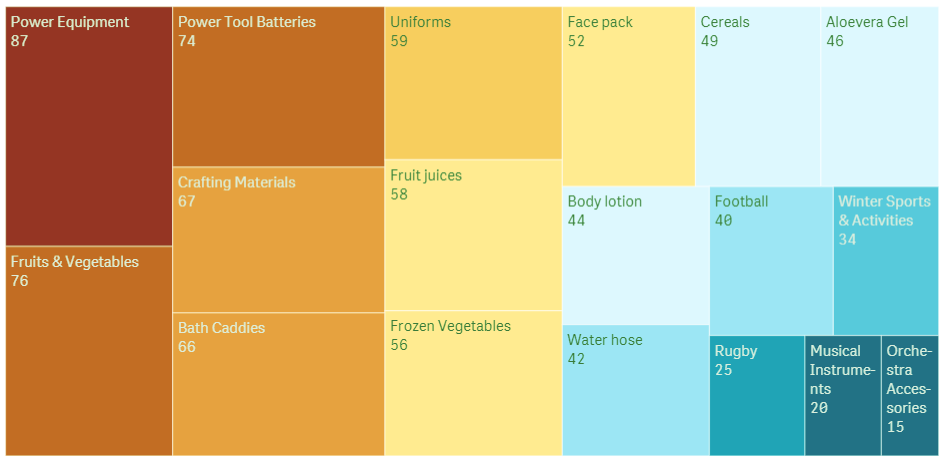

Древовидная диаграмма на листе
Как видите, созданная здесь древовидная диаграмма достаточно простая, с листьями, которые показывают количество единиц каждого продукта, указанного на меньших прямоугольниках/листах. Здесь также играет роль градация цвета, когда цвет становится светлее, а размер прямоугольника становится уменьшается по мере уменьшения количества продукта.
5. Панель свойств в древовидной диаграмме в Qlik Sense
Панель свойств или исследования появляется слева от редактора и состоит из трех разделов, которые мы обсудим ниже.
a. Данные
В этом разделе вы можете добавлять измерения и поля мер. Вы можете добавлять выражения и метки к отдельным измерениям и мерам. Вы можете добавить столько измерений (рационально), сколько вам нужно. Также можно добавить альтернативные размеры и меры.

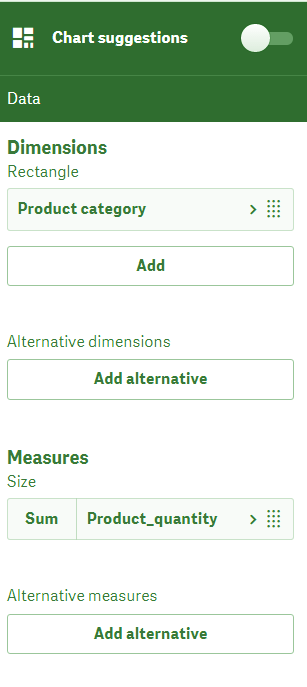

Данные в визуализации карты дерева
b. Дополнения
В разделе дополнений вы можете применить условия к данным, которые мы используем в диаграмме древовидной карты.

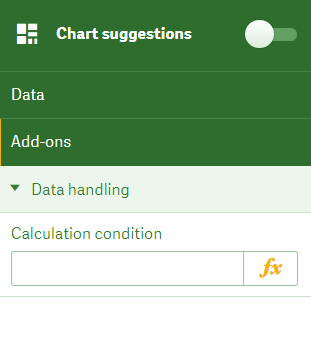

Дополнение в визуализации древовидной карты Qlik Sense
c. Внешний вид
В разделе внешнего вида вы можете кое-что сделать для улучшения и настройки внешнего вида визуализации древовидной диаграммы. В разделе «Общие», общем для всех визуализаций, вы можете добавлять, отображать/скрывать заголовки, сноски и другие описания измерений и показателей.

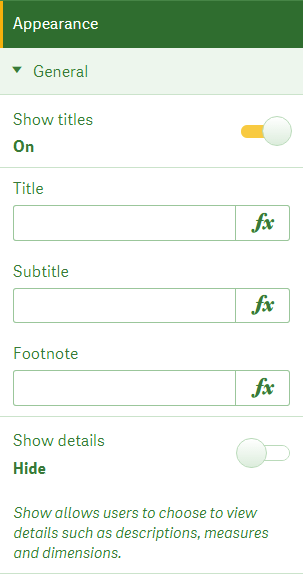

Показать/скрыть детали в древовидной диаграмме
В разделе «Презентация» вы можете управлять заголовками, метками, метками листьев и метками значений. Если хотите настроить эти метки, выключите автоматический режим.

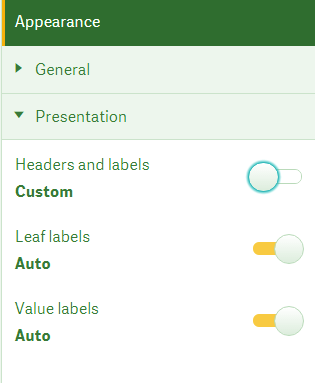

Представление в визуализации древовидной диаграммы Qlik Sense

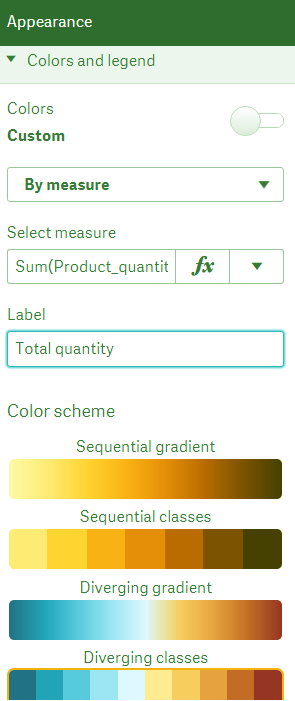

Другой раздел в разделе «Внешний вид» - это «Цвета и легенда», который предоставляет возможность выбора схемы раскраски, применяемой в древовидной диаграмме. Вы можете выбрать критерий окраски, меток и цветовую схему из четырех представленных схем.
Цвета в древовидной карте
Любое изменение, которое вы делаете на панели свойств, мгновенно отражается на фактической визуализации древовидной карты. Это оказывается полезным при добавлении визуализации, которая выполняет определенную функцию и служит определенной цели при создании приложения.
Вот и все, что мы хотели рассказать о визуализации древовидной диаграммы в Qlik Sense. Надеюсь, вам понравилось наше объяснение.
6. Заключение
Следовательно, в этой главе по визуализации древовидных диаграмм в Qlik Sense, мы рассмотрели, когда использовать древовидную визуализацию. Кроме того, мы обсудили панель свойств и создание визуализации древовидной диаграммы в QlikSense. Когда вы освоите основы визуализации в Qlik Sense, работать с ним станет особенно интересно, поскольку они делают обработку данных простой и увлекательной задачей. Надеемся, что, используя информацию, представленную здесь, вы сможете создавать визуализации в своих приложениях самостоятельно.
