Карты в Qlik Sense – 5 основных слоев карт Qlik Sense
В этой статье мы поговорим о картах в Qlik Sense. Визуализация карт – уникальная и важная особенность этого инструмента. При визуализации карт мы используем передовую географическую графику с возможностью получения спутникового вида. Итак, давайте начнем с изучения карт и того, как лучше создавать их в таблицах Qlik Sense.
Итак, приступим к изучению карт в Qlik Sense.
Карты в Qlik Sense – 5 основных слоев карт Qlik Sense
1. Что такое карты в Qlik Sense?
Мы используем карты для географического отображения данных, загруженных в Qlik Sense. Любые данные, которые основаны на информации, относящейся к странам, городам, штатам, регионам и т. д., можно отобразить с помощью визуализации карт. В картах есть базовая карта, которая создает базовое представление о карте мира, затем идут слои на ней, которые представляют собой определенные местоположения, выделенные на карте разными способами, такими как площадь, точки, плотность, линии и т. д. Таким образом, карта состоит из базовой карты и слоев. Вы можете добавить столько слоев, столько, сколько захотите. Слои – это в основном значения данных измерений или мер. Если вы хотите увидеть определенные точки данных в определенных местах, например, средние продажи по городу, вы можете выбрать слой точек на макете базовой карты. Он покажет точки определенного размера и цвета в местоположении определенных городов, показывающих средние продажи в них.
Что такое карты в Qlik Sense
На карте вы можете установить область расположения, которая устанавливает фокус на одной из областей карты. Или, если у вас большой набор данных, вы можете создать детализированные измерения (иерархическое расположение полей) и добавить его в слой. Это дает больше данных, которые вы сможете просматривать в ограниченном объеме с помощью детализации.
2. Слои в Qlik Sense Maps
Слои – это способ отображения данных в разных местах на карте. Они состоят из размеров и мер. Вы можете добавить несколько слоев, которые накладываются друг на друга, и даже установить для них уровень масштабирования. Устанавливая уровень масштабирования, вы фиксируете, через сколько разверток будет отображаться определенный слой. Это упорядочивает данные в подробных слоях, которые вам легче понять и проанализировать. В Qlik Sense доступно пять типов слоев.

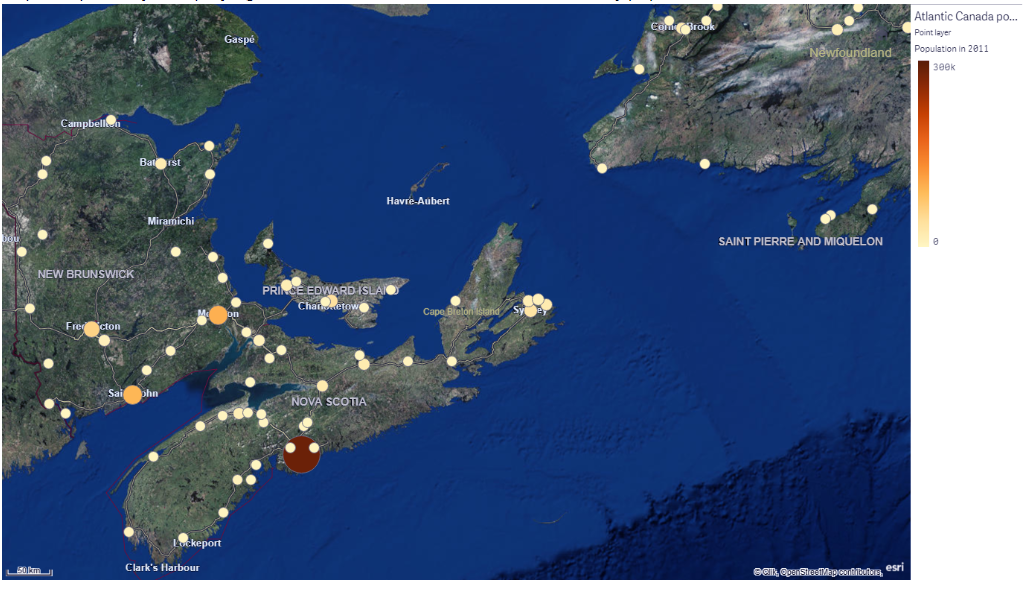

i. Слой точек
В слое точек значения данных отображаются в виде точек в соответствующих местах на карте. Точки могут иметь различную форму, например, пузырь, треугольник, квадрат, пятиугольник и шестиугольник. Вы можете оставить размер точки фиксированным или изменяющимся, в зависимости от меры или выражения. Слой точек может содержать или отображать на карте до 50 000 точек одновременно.
Слой точек в картах Qlik Sense

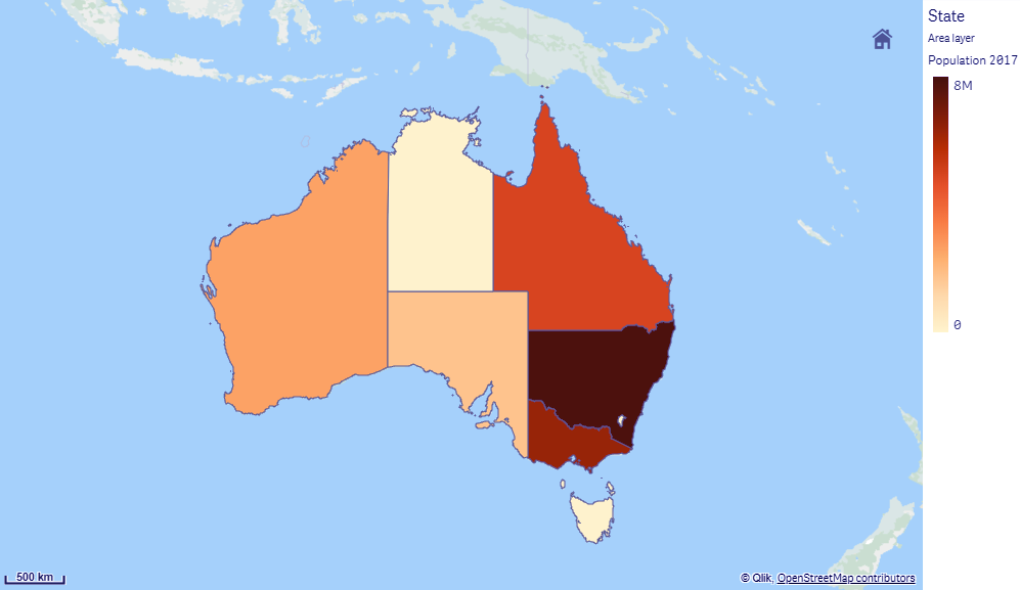

ii. Слой области
Слой области отображает всю область, соответствующую значению данных, затененным цветом. Вы можете выбрать цветовую схему и критерий окраски областей. Областями могут быть страна, штат, город и т. д. Вы можете отображать до 10 000 различных областей на слое областей одновременно.
Слой области

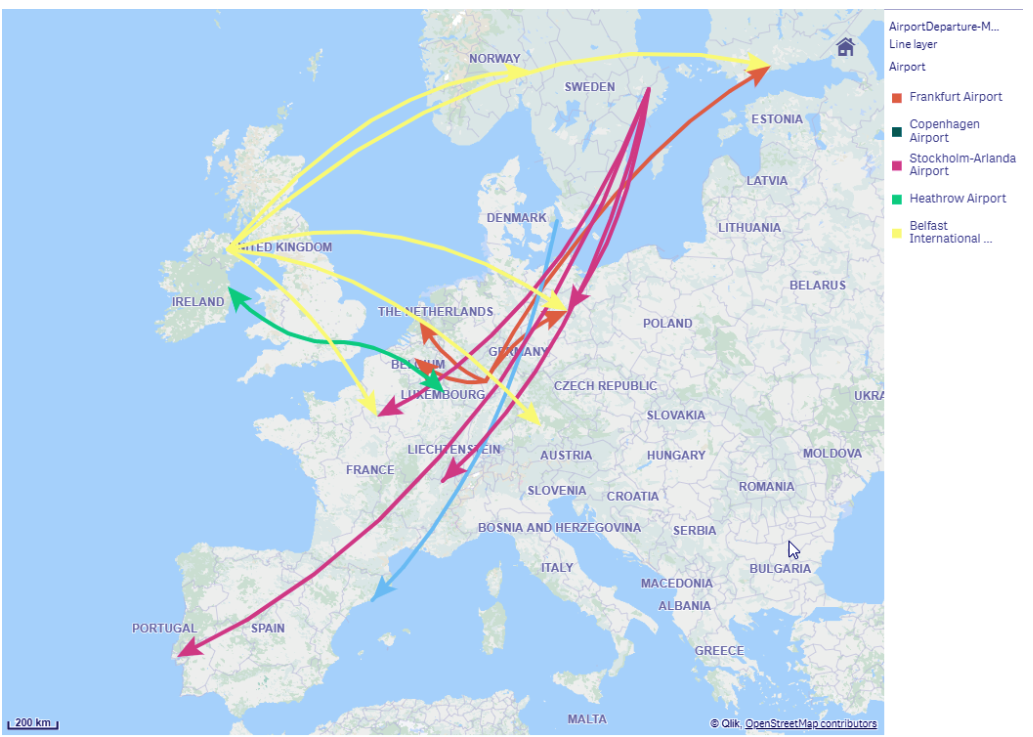

iii. Слой линий
Слой линий соединяет две точки данных и показывает линию между ними. Мы также можем закодировать линии цветом. Вы можете добавить стрелку и установить ширину и кривизну линии. Хороший пример использования слоя линий – это когда вы хотите показать движение самолетов в воздухе между разными городами разных стран. Вы можете отображать на карте до 20 000 линий одновременно.
Слой линий
iv. Слой плотности
Слой плотности показывает точку плотности, соответствующую величине значений данных. Точки показаны как точки влияния, причем их центр показывает наибольшее влияние, а во внешних областях точки влияние уменьшается. На панели свойств вы можете установить радиус, цвет и масштаб точки влияния. Этот слой используется, когда вы хотите показать на карте горячие точки, плотность населения и т. д.
Слой плотности
v. Фоновый слой
Фоновый слой – это настраиваемый базовый слой карты, который вы можете добавить в соответствии со своими требованиями. Например, фоновая карта аэропорта может использоваться в качестве базовой карты, на которую вы можете добавить точечный слой, показывающий точки доступа WI-FI, доступные в разных местах в аэропорту.
Фоновый слой
3. Как создать карту в Qlik Sense?
Чтобы создать карту в приложении Qlik Sense, следуйте инструкциям ниже.
Шаг 1. Перейдите в редактор листов, нажав на листе опцию «Редактировать». В редакторе перейдите в раздел «Графики» на панели слева. В списке диаграмм выберите параметры «Карта» и поместите ее в сетку редактирования, расположенную в центре. Будет отображена базовая карта.
Создать карту в Qlik Sense
Шаг 2: Добавьте слои на базовую карту из панели свойств справа.
Добавить слои
Вы можете выбрать один из типов слоев, доступных на панели свойств.
Выберите из разных типов слоев
Вы можете добавить данные, добавив измерение на панели свойств. Каждый слой имеет собственный набор параметров, из которых можно настроить параметры. Мы рассмотрим варианты настроек в разделе панели свойств.
4. Панель свойств в картах Qlik Sense
Панель свойств содержит параметры настройки как для отдельных слоев, так и для карты в целом. В этом разделе мы обсудим различные разделы, представленные на панели свойств.
i. Слои
Все созданные вами слои отображаются на вкладке слоев.
Слои на панели свойств
Щелкните стрелку рядом с названием слоя, чтобы получить доступ к его свойствам. Для каждого слоя вы получаете такие вкладки, как «Данные», «Сортировка», «Местоположение», «Цвета» и «Параметры».
Доступ к свойствам
Отсюда мы можем настраивать и управлять каждым аспектом слоя. На вкладке «Данные» вы можете добавить измерение (обычное или детализированное). Убедитесь, что у вас есть поле, содержащее местоположения, которые нужно добавить на карту в качестве слоя.
Отрегулировать слой
Вы можете отсортировать размеры, добавленные на слой, на вкладке «Сортировка».
Сортировать размеры
Вы можете установить конкретное местоположение, на котором должна быть сфокусирована карта, или установить область действия для местоположений, добавить условия и т. д. на вкладке «Местоположения».
Установить конкретное местоположение
На вкладке «Цвета» можно установить критерий окраски для областей, точек или линий слоя.
Вкладка Цвета на карте Qlik Sense
Последняя вкладка – это вкладка «Параметры», в которой есть общие настройки и вкладка отображения слоев. В общих настройках вы можете управлять легендами, установить максимальное количество объектов, отображаемых в поле, показать/скрыть метку. Кроме того, на вкладке отображения слоев вы можете установить уровни масштабирования слоя, показать/скрыть слой и т. д.
Вкладки отображения слоев
ii. Настройки карт
На вкладке настроек карты вы можете выбрать тип карты из опции базовой карты. Вы можете выбрать тип проекции, язык карты, тип единицы измерения для масштабирования и метод выбора.
Выберите тип карты
Выберите тип проекции
iii. Внешний вид
В разделе внешнего вида вы можете добавлять на карту заголовки, подзаголовки, сноски.
Раздел внешнего вида
Отрегулируйте настройки и положение легенды.
Настройка и положение легенды
На вкладке презентации вы можете настроить навигацию, масштабирование, панорамирование, отображение/скрытие масштабной линейки и т. д.
Установить шкалу отображения/скрытия навигации
5. Отображение карты на листе
Когда вы добавляете все слои и создаете карту в соответствии с вашими потребностями. Нажмите «Готово», чтобы выйти из редактора. Карта отобразится на листе.
Отображение карты
На представленной выше карте показаны средние продажи в разных странах, выделенные цветными областями. Слой точек на слое областей представляет товары, продаваемые в этой стране. Например, на приведенной ниже карте показана средняя стоимость товаров, проданных в Индии.
Проданные товары
Отображение карты на листе
6. Резюме
На этом наше руководство по картам подошло к концу. Надеемся, что это объяснение помогло вам узнать, как использовать функцию карт в Qlik Sense. Теперь попробуйте создать карты в Qlik Sense и для своих данных.
